Analogowe inklinometry do pokładowych układów zasilania 12 V

Czujniki QR20 firmy TURCK działają przy napięciu zasilania wynoszącym co najmniej 8 V Dc, dokonują pomiarów dynamicznych z wykorzystaniem fuzji czujników i są odporne na wstrząsy o sile 200 g

Czujniki, Inklinometry

Korzyści

Zastosowanie w instalacjach elektrycznych pojazdów o napięciu 12/24 V
Precyzyjne wartości nachylenia nawet w warunkach drgań i zakłócających przyspieszeń dzięki fuzji czujników
Szybka konfiguracja dzięki funkcji poziomicy, nauce punktu środkowego oraz systemowi TAS
Jeden typ czujnika dla sześciu sygnałów analogowych dzięki parametryzacji IODD

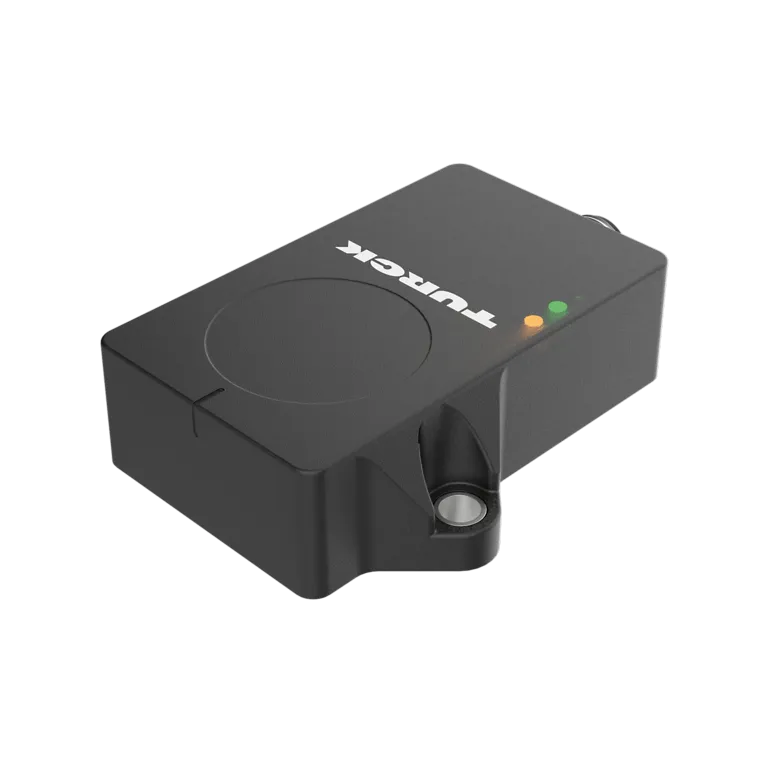

Firma TURCK rozszerza swoją serię inklinometrów QR20 o wersje analogowe przystosowane do pracy w urządzeniach mobilnych. Czujniki te działają przy napięciu zasilania już od 8 V Dc i spełniają wymagania motoryzacyjne w zakresie kompatybilności elektromagnetycznej (EMC). Dzięki temu dostarczają wartości nachylenia zgodne ze specyfikacją w 12-woltowych instalacjach elektrycznych pojazdów roboczych. Wersje dynamiczne łączą sygnały z akcelerometru i żyroskopu MEMS, zapewniając szybki i precyzyjny odczyt kąta nawet w warunkach drgań, wstrząsów i gwałtownych przyspieszeń. Wersje statyczne dokonują pomiaru wyłącznie na podstawie przyspieszenia. Firma TURCK oferuje obie zasady pomiaru w wersjach jednoosiowych o zakresie pomiarowym 360° oraz w wersjach dwuosiowych o zakresie ±85°.

Zaprojektowane pod kątem wymagań elektrycznych i mechanicznych pojazdów

Obudowa QR20 wytrzymuje wstrząsy o wartości do 200 g i działa w zakresie temperatur od -40 do +85 °C. Charakteryzuje się półprzezroczystą konstrukcją, dzięki czemu wyświetlacze mogą działać bez diod LED, co eliminuje potencjalne miejsce przedostawania się wilgoci. Czujniki spełniają wymagania stopni ochrony IP66, IP67, IP68 i IP69K. Do zastosowań w szczególnie trudnych warunkach dostępna jest jako akcesorium obudowa ochronna GUARD-QR20. Pod względem elektrycznym urządzenia są przystosowane do odporności na zakłócenia na poziomie 100 V/m zgodnie z normą ISO 11452-2 oraz 200 mA zgodnie z normą ISO 11452-4. Są odporne na zakłócenia przewodzone zgodnie z normą ISO 7637-2 poziom 4, a także na spadki napięcia zgodnie z normą ISO 16750-2 i posiadają certyfikat typu E1.

Ustawienie wyjścia analogowego i zakresu pomiarowego za pomocą interfejsu IODD

Użytkownicy wybierają typ sygnału wyjściowego poprzez parametryzację IODD w programie TURCK TAS: 4–20 mA, 0–20 mA, 0,1–4,9 V, 0–5 V, 0,5–4,5 V lub 0–10 V. Dla każdej osi można również ustawić zakres pomiarowy, filtr i punkt środkowy, wprowadzając kąt w stopniach lub przyjmując aktualną pozycję kątową. Bez oprogramowania funkcję Easy Teach można aktywować, podłączając zworkę między stykem 5 a stykem 1; opatentowana funkcja poziomicy wyświetla ustawienie bezpośrednio na urządzeniu.
