Monitorování chladicího okruhu u svařovacích pistolí

Výzva

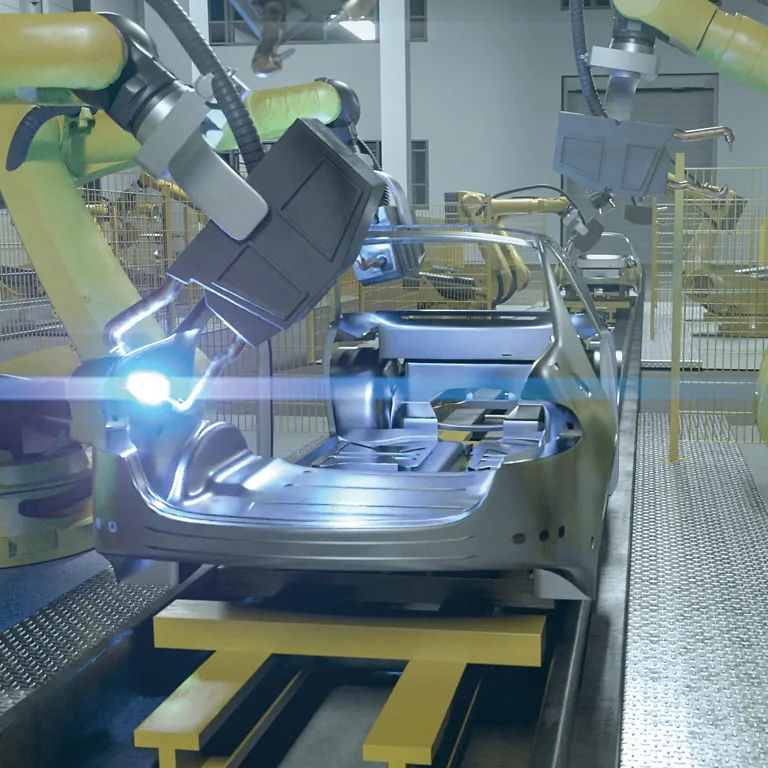

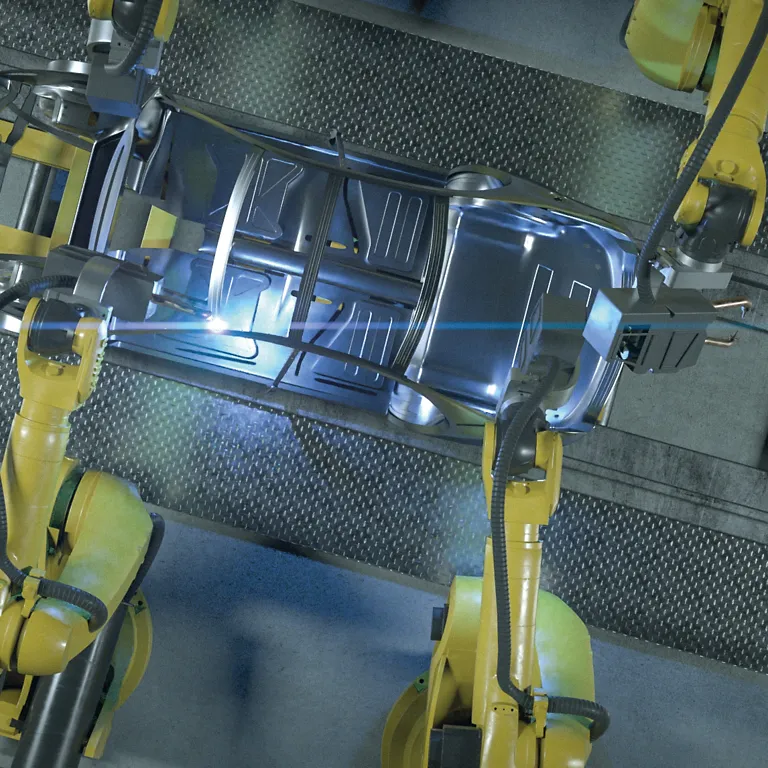

Sledování chladicích okruhů svařovacích pistolí je nezbytné k zabránění přehřátí a k zajištění stálé kvality svaru. Při bodovém svařování karosářských dílů v automobilové výrobě vznikají vysoké teploty, které vyžadují spolehlivé chlazení svařovacích pistolí. Přehřátí může způsobit, že se svařovací hrot přilepí ke svařovanému dílu a dojde k jeho zlomení. Je zapotřebí spolehlivé řešení, které pomůže zabránit vadám kvality, opotřebení nebo dokonce prostojům.

Řešení

Snímač průtoku FS+ od společnosti TURCK sleduje jak průtok, tak teplotu chladicího média, čímž zajišťuje dvojitou bezpečnost. Díky kalorimetrickému principu měření není zapotřebí žádný další teplotní snímač. Čtyřmístný alfanumerický displej může zobrazovat buď průtok, nebo teplotu média, což umožňuje obsluze na první pohled posoudit stav chladicího okruhu. Barevně označený LED displej poskytuje přehledné vizuální znázornění procesních hodnot. Funkce Auto Detection automaticky rozpozná, zda je vyžadován signál PNP nebo NPN. Pomocí funkce Max/Min-Teach lze snadno nastavit horní a dolní mez rozsahu detekce průtoku, což usnadňuje analýzu kolísání v chladicím okruhu. Pomocí funkce Quick-Teach lze během několika sekund nastavit aktuální rychlost průtoku jako spínací bod. Sledování rozdílu průtoku zabraňuje nesprávným nastavením a zajišťuje tak spolehlivé uvedení do provozu. Rozhraní IO-Link 1.1 navíc umožňuje efektivní integraci, vzdálenou údržbu a prediktivní údržbu.
