Dezentrales Muting einer optischen Schutzeinrichtung

Herausforderung

Berührungslos wirkende Schutzeinrichtungen (BWS) sichern den Gefahrenbereich, doch prozessrelevante Objekte wie Container müssen diese sicher passieren können. Hierzu muss die Schutzeinrichtung gezielt überbrückt werden (Muting), ohne die Sicherheitsfunktionalität zu beeinträchtigen. Eine dezentrale Steuerungslösung kann manipulationssicher die Sicherheitsfunktion und die Durchfahrt der Container gewährlisten.

Lösung

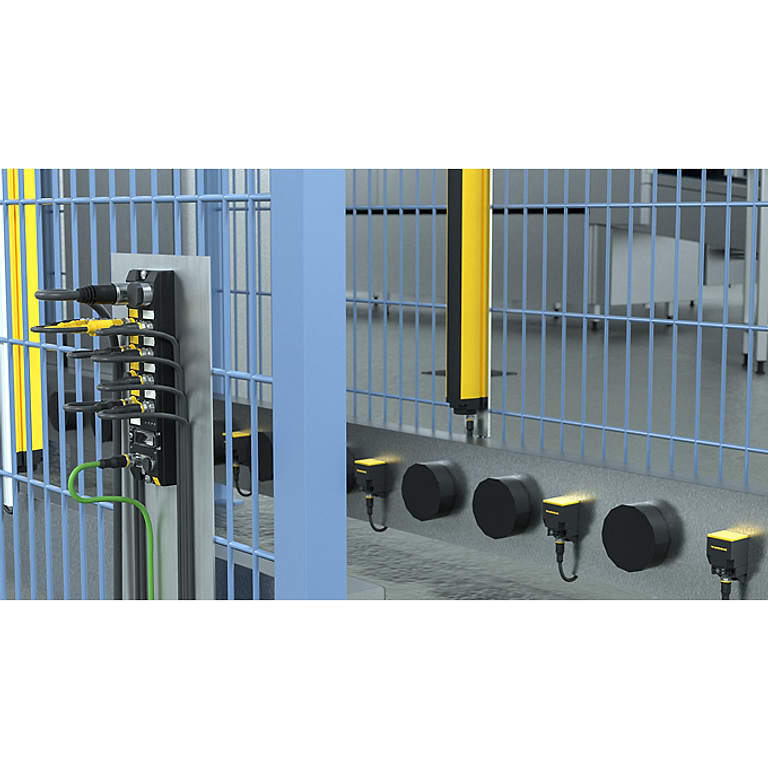

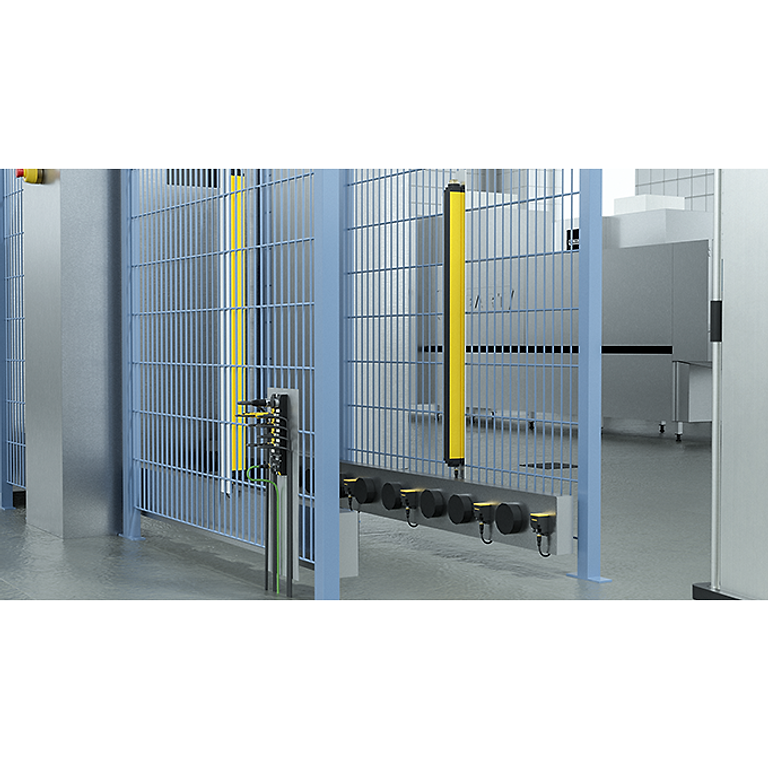

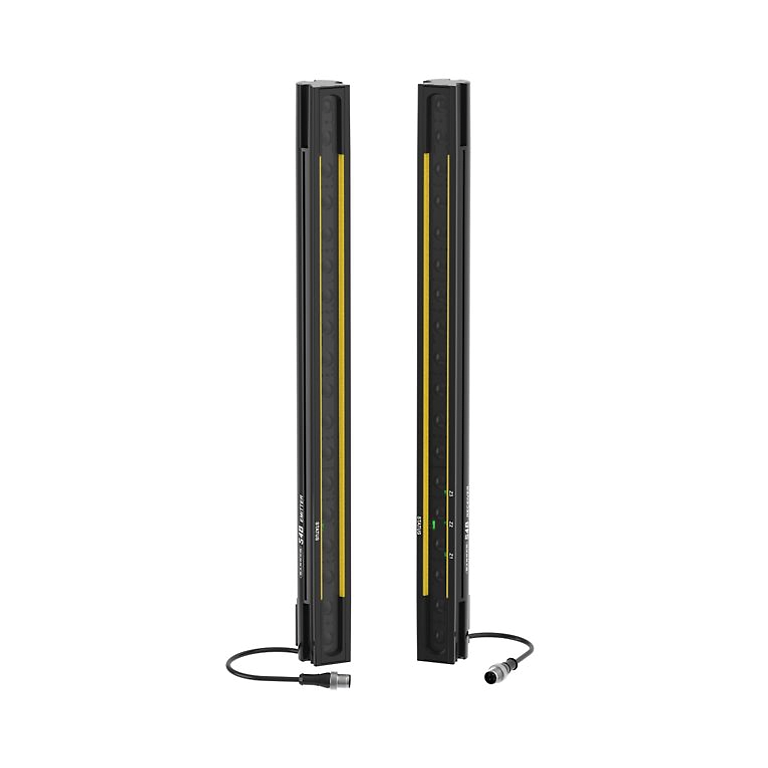

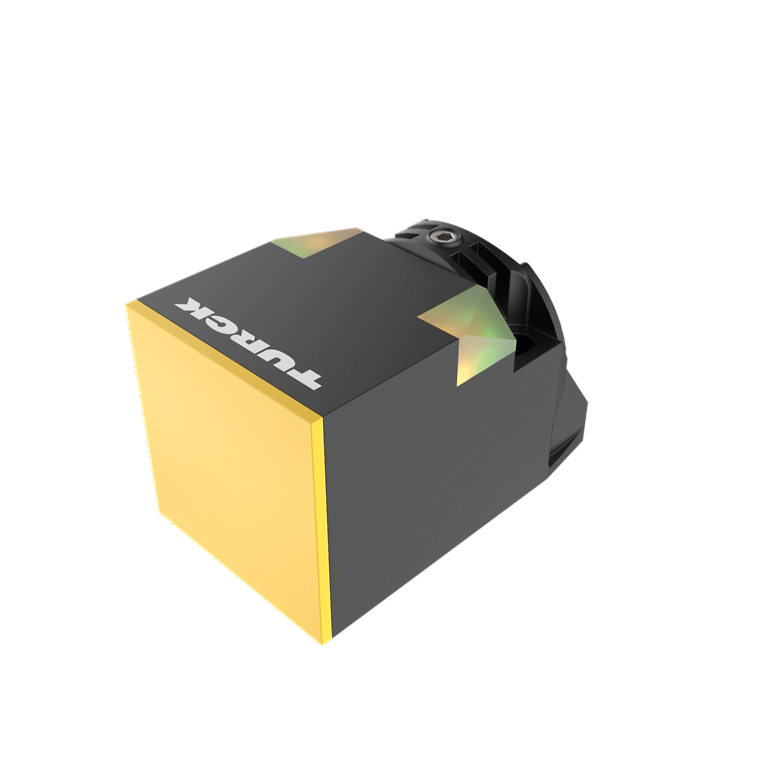

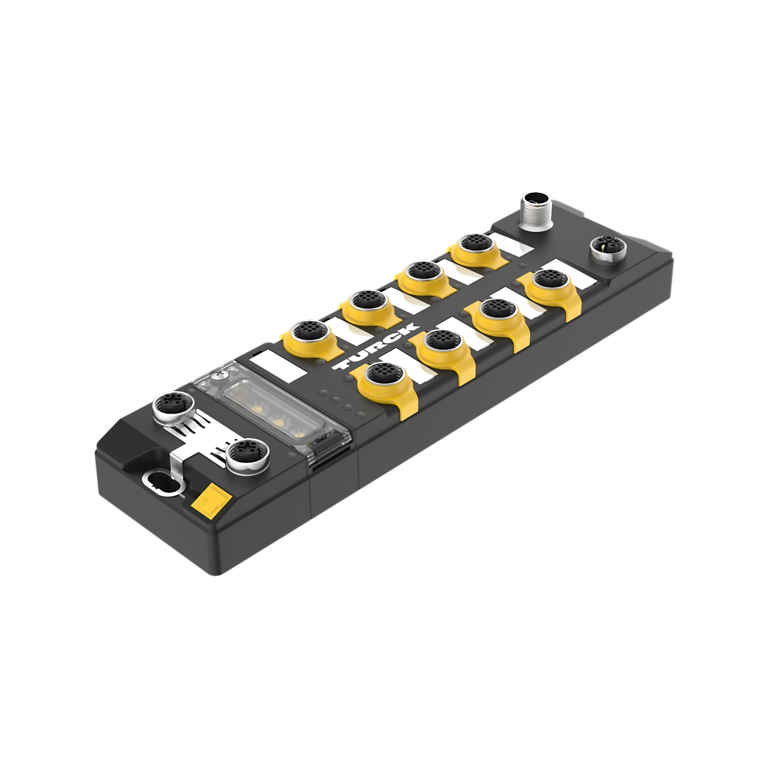

TURCKs Safety-I/O-Module TBPN und TBIP in IP67 steuern die Sicherheits- und Muting-Funktionen direkt an der Maschine. Das Sicherheitslichtgitter bleibt solange aktiv, bis ein Container in den Einschleusebereich geschoben wird. Sobald ein Container vier induktive Sensoren in der richtigen Reihenfolge triggert, wird das Lichtgitter überbrückt (muting). Zusätzlichen Manipulationsschutz bieten eine Messung von Gewicht- oder Höhe des Wagens sowie eine Identifikation mittels RFID.

Die Module in Hybrid- oder Full-Safety-Ausführung sorgen für kurze Reaktionszeiten und reduzieren den Verdrahtungsaufwand. Ihre dezentrale Intelligenz erlaubt modulare Anlagenkonzepte, die das Risiko für Komplettstillstand von Anlagen minimieren, indem Sicherheitsfunktionen in nicht-betroffenen Bereichen erhalten bleiben. Vorab-Tests der Funktionalität erleichtern die Inbetriebnahme und verkürzen die Time-to-Market. Mit IO-Link-Master-Ports können zusätzliche Komponenten einfach integriert werden, während Schutzart IP67 und ein großer Temperaturbereich den Einsatz in rauen Umgebungen erlauben.
