Efektivnější procesy ve výrobě a logistice
- Odstraňte časově náročné ruční úkony – a zjednodušte si například správu zásob
- Důsledná identifikace a sledování toku zboží
- Hromadné skenování: Současný sběr dat z více štítků
TechnologieRFID
RFID – identifikace pomocí rádiových frekvencí
Systémy RFID poskytují přesné údaje o objektech v reálném čase, čímž zajišťují transparentnost, která umožňuje jisté rozhodování a efektivní procesy ve výrobě a logistice.
Rychlé čtení
Ve výrobě a logistice vede nedostatek transparentnosti, ruční zadávání dat a chybové identifikační procesy k neefektivním pracovním postupům, zvýšeným nákladům a omezené sledovatelnosti. Společnost TURCK řeší tento problém pomocí průmyslových RFID systémů, které umožňují bezkontaktní, spolehlivou identifikaci objektů v reálném čase i bez přímé viditelnosti. Řešení kombinuje RFID transpondéry, čtecí a zapisovací zařízení, technologie HF a UHF, stejně jako propojení s průmyslovými sběrnicemi a IIoT, aby automaticky sledovalo toky materiálu a integrovalo je do nadřazených systémů, jako jsou PLC, MES nebo ERP. Modulární platformy, jako je BL ident®, umožňují flexibilní architektury přímo v terénu. Výsledkem jsou komplexní procesy sledování a dohledatelnosti, snížená chybovost, automatizovaná správa zásob a optimalizované výrobní a logistické procesy s vyšší efektivitou, kvalitou a dostupností dat.
Co je to RFID?
RFID (Radio Frequency Identification) je bezkontaktní identifikační technologie založená na elektromagnetických polích. RFID transpondéry (tagy) jsou obvykle pasivní a jsou bezdrátově napájeny polem čtečky. Zaznamenaná data se přenášejí bezdrátově, bez jakéhokoli vizuálního kontaktu. To umožňuje spolehlivé sledování objektů v reálném čase s minimálními nároky na údržbu.
Systém RFID se skládá z transpondéru (známého také jako datový nosič nebo tag) a čtečky vybavené anténou. V závislosti na použitém frekvenčním pásmu se energie a data přenášejí buď prostřednictvím indukční vazby v pásmech LF a HF, nebo prostřednictvím elektromagnetických vln v pásmu UHF. Transpondér se aktivuje výhradně v elektromagnetickém poli čtečky a bezkontaktně do ní přenáší uložené informace. Tato technologie umožňuje bezkontaktní identifikaci bez nutnosti přímé viditelnosti, obvykle funguje bez baterie v transpondéru a v pásmu UHF umožňuje současné čtení více transpondérů. Systémy RFID se rovněž vyznačují vysokou odolností vůči nečistotám, prachu a světlu, podporují operace čtení i zápisu a jsou zvláště vhodné pro aplikace v reálném čase a v automatizaci. RFID tak poskytuje technický základ pro spolehlivou, automatizovanou a datově řízenou identifikaci objektů – zejména v aplikacích, kde tradiční identifikační technologie narážejí na své limity.
Výhody technologie RFID
Zlepšená kontrola kvality
- Odstraňte chyby, například při výměně nástrojů nebo při podávání materiálu
- Plná transparentnost v dodavatelském řetězci díky jedinečné identifikaci zboží
- Ochrana proti neoprávněné manipulaci pomocí individuálního kódování
Investice s dlouhodobou perspektivou a vysokou flexibilitou
- Rozšiřitelný systém RFID sestávající ze štítků, zařízení pro čtení a zápis, rozhraní a technologií pro připojení a sběrnic
- Přepisovatelné datové nosiče pro udržitelné využívání
- Kombinace detekce v pásmech HF a UHF pro komplexní nebo měnící se požadavky
Tech Deep Dive: technické otázky týkající se RFID
Jaký je rozdíl mezi RFID v pásmu HF a UHF?
V čem se liší systémy RFID pro výrobu a logistiku?
Jak probíhá přenos dat do systémů vyšší úrovně?
Jaké jsou rozdíly mezi řešeními založenými na čárových kódech a řešeními založenými na technologii RFID?
Který HF tag je vhodný pro mé použití?
Který UHF tag je vhodný pro mé použití?
Jaký je rozdíl mezi RFID v pásmu HF a UHF?
Technologie RFID v pásmech HF a UHF se zásadně liší svými frekvenčními rozsahy a s nimi spojenými fyzikálními metodami přenosu energie a dat.
Technologie HF RFID (vysokofrekvenční, 13,56 MHz) využívá indukční vazbu v blízkém poli. Čtečka generuje střídavé magnetické pole, ze kterého transpondér čerpá energii. Komunikace je stabilní a přesně definovaná na krátké vzdálenosti, obvykle v rozsahu od centimetrů po decimetry. Systémy HF jsou považovány za obzvláště odolné vůči vlivům prostředí, jako je prach, nečistoty, olej nebo voda, a nabízejí vysokou spolehlivost procesu v jasně definovaných snímacích bodech. Díky omezenému dosahu a nižší datové propustnosti je technologie HF RFID obzvláště vhodná pro aplikace ve výrobních zařízeních a strojích, v jednotlivých přenosových bodech nebo kdekoli, kde je vyžadována cílená individuální identifikace.
Technologie UHF RFID (Ultra High Frequency, přibližně 860–960 MHz) naproti tomu využívá elektromagnetické vlny v dalekém poli. Transpondér je napájen signálem vysílaným čtečkou. To umožňuje výrazně větší dosahy v řádu několika metrů, stejně jako souběžnou detekci mnoha transpondérů najednou, což je proces známý jako hromadné čtení. Technologie UHF RFID umožňuje vysoké rychlosti čtení a je ideální pro aplikace s vysokou propustností, jako je logistika, skladování nebo komplexní sledování objektů napříč několika procesními kroky. Zároveň je však technologie UHF citlivější na podmínky prostředí: materiály jako kov nebo kapaliny mohou zvolené pole tlumit, odrážet nebo zkreslovat, a proto je výběr vhodných štítků a pečlivé navržení systému zásadní.
Stručně řečeno, výhoda technologie HF RFID spočívá v její stabilitě a ovladatelnosti na krátké vzdálenosti, zatímco technologie UHF RFID vyniká dosahem, rychlostí a schopností číst více štítků najednou. Volba frekvenčního pásma tedy není ani tak otázkou technologie, jako spíše otázkou konkrétního použití: technologie HF je vhodná pro přesné identifikační úkoly v omezeném lokálním prostoru, zatímco technologie UHF je ideální pro transparentní procesy s velkým objemem dat na delší vzdálenosti.
V čem se liší systémy RFID pro výrobu a logistiku?
Systémy RFID se ve výrobě a logistice liší především svou rolí v daném procesu.
Ve výrobních systémech je technologie RFID obvykle navržena tak, aby byla procesně orientovaná, deterministická a omezená na lokální úroveň. Cílem je spolehlivá identifikace a přiřazení výrobků, komponentů nebo nosičů obrobků v rámci jasně definovaných výrobních kroků. Sběr dat probíhá na pevných snímacích bodech ve strojích nebo systémech, často s využitím vysokofrekvenční (HF) technologie, jelikož jsou vyžadovány krátké dosahy, vysoká odolnost a opakovatelnost. Shromážděná data jsou zpracovávána přímo v řídicím systému a slouží jako základ pro funkce, jako je řízení variant, výběr receptur nebo validace jednotlivých kroků procesu. RFID zde podporuje flexibilní a bezchybnou výrobu a pomáhá omezit ruční zásahy, zmetky a výrobní chyby.
V logistických systémech se klade důraz na transparentnost a sledovatelnost od začátku do konce. Technologie RFID se využívá k automatickému sledování přepravních jednotek, jako jsou palety, kontejnery nebo zásilky, a k zajištění přehlednosti pohybu zboží v rámci celého dodavatelského řetězce. Často se používají systémy UHF s větším dosahem čtení, jako jsou bránová, tunelová nebo portálová řešení, která umožňují také současné čtení více transpondérů. Zde slouží RFID především k ověřování dat a správě zásob a je úzce propojena s nadřazenými systémy, jako jsou WMS, ERP nebo řešení pro sledování a dohledatelnost (track-and-trace). Cílem je zabránit chybám při expedici a vychystávání, přesně zmapovat skladové zásoby a omezit ruční skenování.
Jak probíhá přenos dat do systémů vyšší úrovně?
Systémy RFID společnosti TURCK zaznamenávají identifikační a aplikační data pomocí čtecích/zapisovacích hlav HF nebo čteček UHF a tato data zpřístupňují systémům vyšší úrovně prostřednictvím rozhraní RFID. Data jsou zpracovávána v rámci rozhraní, které funguje jako most mezi úrovní pole a úrovní řízení či IT.
Připojení k řídicím jednotkám
Integrace do PLC se obvykle uskutečňuje prostřednictvím polních sběrnic založených na síti Ethernet, jako jsou Profinet, EtherNet/IP nebo Modbus TCP. Data z RFID jsou řídicí jednotce k dispozici jako procesní data nebo prostřednictvím definovaných příkazových mechanismů a lze je přímo začlenit do řídicího postupu.
OPC UA pro systémy MES a ERP
Pro komunikaci se systémy MES, SCADA nebo ERP poskytují příslušná rozhraní RFID společnosti TURCK integrovaný server OPC UA. Data RFID jsou mapována do standardizovaného informačního modelu a mohou být načítána klienty OPC UA nebo specificky dotazována pomocí metod. To umožňuje integraci na úrovni IT nezávislou na systému a výrobci.
MQTT pro aplikace IIoT
Protokol MQTT lze využít pro aplikace založené na událostech i pro aplikace v blízkosti cloudu. Události RFID nebo informace o stavu se přenášejí ve formě zpráv do zprostředkovatele MQTT, kde jsou k dispozici všem odběratelům pro další zpracování, například pro účely monitorování, analýzy nebo sledování.
Jaké jsou rozdíly mezi řešeními založenými na čárových kódech a řešeními založenými na technologii RFID?
Identifikační řešení založená na čárových kódech a RFID se zásadně liší z hlediska spolehlivosti procesů, výkonu a míry automatizace. To, zda je lepší volbou čárový kód nebo RFID, proto vždy závisí na požadavcích konkrétní aplikace.
Systémy s čárovými kódy jsou považovány za nákladově efektivní vstupní řešení a lze je snadno integrovat do stávajících IT a logistických procesů. Vyžadují minimální infrastrukturu a pro mnoho aplikací jsou dostačující. K načtení kódu je však vždy nutný vizuální kontakt mezi kódem a skenerem. Znečištěné, poškozené nebo nesprávně umístěné štítky mohou skenování ztížit a není možné současně číst více objektů. To omezuje míru automatizace.
Řešení RFID se uplatňují tam, kde je vyžadována vyšší spolehlivost procesů a automatizace. Identifikace probíhá bezkontaktně a bez nutnosti přímé viditelnosti, přičemž je možná souběžná detekce více transpondérů. To umožňuje do značné míry automatizovat pracovní postupy a omezit ruční úkony. Technologie RFID poskytuje spolehlivé údaje o zásobách a procesech téměř v reálném čase, čímž zvyšuje transparentnost a bezpečnost ve výrobě i logistice. To je však spojeno s vyššími investičními náklady; navíc je nasazení v určitých prostředích – například v prostředí s velkým množstvím kovů nebo kapalin – technicky náročnější.
Který HF tag je vhodný pro mé použití?
Výběr vhodného RFID štítku závisí především na následujících šesti faktorech:
1. Podmínky prostředí
RFID štítky musí být kompatibilní se svým prostředím: Pro použití na kovu jsou vhodné pouze varianty M; ostatní vyžadují distanční vložky. Teplotní rozsahy sahají od –25…+85 °C až po štítky odolné vůči vysokým teplotám, které krátkodobě vydrží teploty až 240 °C. Stupně krytí se pohybují od IP40 (štítky) až po IP69K (průmyslové kulaté štítky).
2. Velikost a typ paměti
Tagy EEPROM (128–320 bajtů) jsou vhodné pro malé objemy dat a občasné zápisy, zatímco tagy FRAM (2–8 kB) umožňují extrémně vysoký počet cyklů a rychlé operace čtení a zápisu, díky čemuž jsou ideální pro časté aktualizace nebo rychlé procesy.
3. Konstrukce a montáž
Mezi typické varianty patří odolné šroubovací štítky, univerzální kulaté štítky, kompaktní miniaturní štítky, jakož i etikety nebo vložky pro méně náročná prostředí. Vhodná konstrukce závisí na dostupném montážním prostoru, mechanickém namáhání a požadované možnosti výměny.
4. Dosah a kombinace
Dosah přímo závisí na velikosti štítku, jeho provedení a použité čtecí/zapisovací hlavě. Větší štítky umožňují větší dosah; kovové předměty a nevhodné umístění dosah snižují.
5. Dynamika aplikací
U aplikací, které se neustále mění („za běhu“), jsou rozhodující krátké doby čtení a zápisu a dostatečná doba setrvání. FRAM tagy zde nabízejí výhody díky rychlejším přístupovým časům a vysoké stabilitě při opakovaném cyklu.
6. Kompatibilita a normy
RFID štítky musí splňovat požadavky normy ISO 15693 a být kompatibilní s použitou čtecí/zapisovací hlavou. Pro prostředí s nebezpečím výbuchu jsou vyžadovány varianty s certifikací ATEX.
Který UHF tag je vhodný pro mé použití?
Výběr vhodného UHF štítku závisí především na následujících šesti faktorech:
1. Podmínky prostředí
UHF je citlivé na své okolí: kovy a kapaliny ovlivňují pole výrazně více než v případě HF. Proto musí být UHF tagy speciálně navrženy pro prostředí s kovovými prvky (tagy určené pro použití na kovu). Stupně krytí se pohybují od IP40 (štítky) až po IP67/69K pro průmyslové aplikace; k dispozici jsou také varianty odolné vůči vysokým teplotám. Je nutné zohlednit frekvenční rozsahy specifické pro jednotlivé země (např. EU 865–868 MHz, USA 902–928 MHz).
2. Velikost a typ paměti
UHF tagy obvykle nabízejí menší uživatelské paměťové oblasti (např. 28–110 bajtů) než HF tagy, ale využívají strukturované paměťové banky v souladu se standardem EPC Gen2 (rezervovaná paměť, EPC/UII, TID, uživatelská paměť). Tato paměť je dostatečná pro identifikaci založenou na standardu EPC a pro uložení přiměřeného množství doplňujících informací; štítky UHF jsou méně vhodné pro velké objemy dat.
3. Konstrukce a montáž:
UHF tagy jsou k dispozici jako tagy pro montáž na kov, v průmyslovém provedení, jako samolepicí štítky, inlaye nebo odolné tagy s upevněním pomocí šroubů či svorníků. Konstrukce má zásadní vliv na dosah: větší anténní plochy znamenají stabilnější výkon a větší dosah. Pro čitelnost je rozhodující orientace při montáži (horizontální/vertikální polarizace).
4. Dosah a kombinace
Technologie UHF umožňuje dosah v řádu několika metrů, v závislosti na konstrukci štítku, anténě čtečky, vysílacím výkonu a podmínkách prostředí. Dosah při zápisu je výrazně kratší než dosah při čtení. UHF pole jsou nehomogenní – je třeba počítat s odrazy, útlumem a rušením. Skutečný dosah činí obvykle 40–80 % laboratorních hodnot.
5. Dynamika použití
Technologie UHF je ideální pro rychlé a dynamické procesy: umožňuje hromadné čtení až 200 štítků za sekundu. Pokud jsou štítky v pohybu („za běhu“), je třeba ponechat dostatečná časová okna pro opakované pokusy. Minimální vzdálenosti mezi štítky (obvykle ≥ 50 mm) zlepšují čitelnost. Vzájemné rušení mezi více čtečkami je také možné, proto je důležité správné řízení frekvencí a synchronizace.
6. Kompatibilita a normy
UHF tagy musí splňovat požadavky normy ISO 18000-6C / EPC Class 1 Gen 2. Regionální schválení pro rádiové zařízení, jako jsou CE, FCC, IC, KCC atd., závisí na frekvenci a vysílacím výkonu. Pro prostředí s nebezpečím výbuchu jsou k dispozici varianty splňující požadavky normy ATEX. Je nutné zajistit kompatibilitu se čtečkami TURCK (řada Q, antény s velkou plochou) a rozhraními TBEN-BL-Ident.

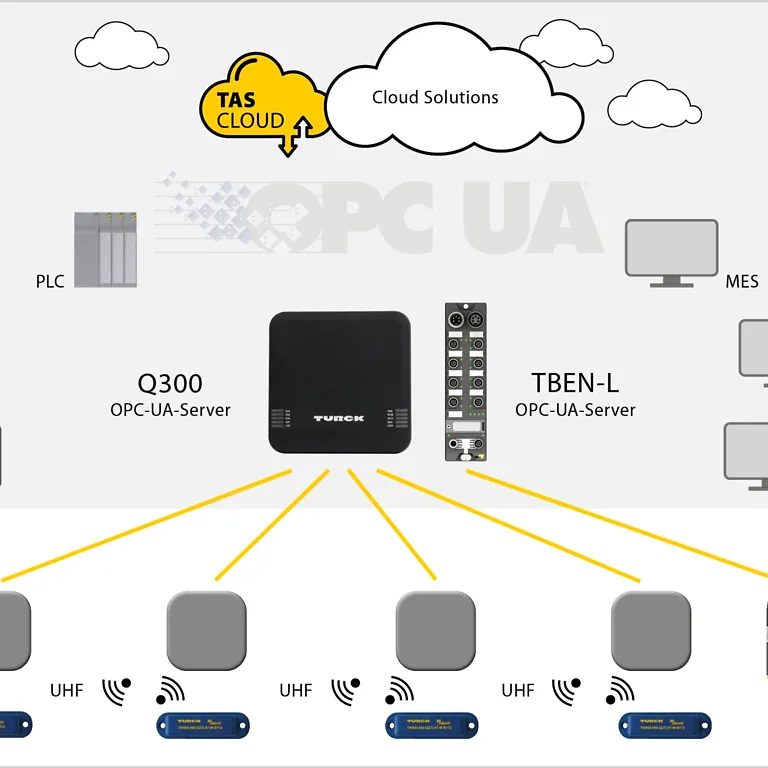

Hladká integrace technologie RFID: od terénu až po IT a cloudové systémy
RFID od společnosti TURCK – výkonné, odolné a promyšlené
Režim HF bus pro efektivní síťové propojení
Díky režimu RF bus společnosti TURCK lze na jedno RFID připojení efektivně propojit až 32 čtecích/zapisovacích hlav RF – což je ideální řešení pro rozsáhlé aplikace RFID s minimálním množstvím kabeláže.
Vysoké rozsahy čtení a zápisu
Čtecí a zapisovací hlavy společnosti TURCK dosahují nadprůměrných dosahů, zejména v vysokofrekvenčním pásmu, čímž předčí mnoho srovnatelných řešení na trhu.
Jediný zdroj: RFID pro výrobu a logistiku
Společnost Turck nabízí nejen širokou škálu RFID řešení pro výrobu a logistiku, ale prostřednictvím Turck Vilant Systems poskytuje také řešení na klíč včetně integrace softwaru.
Řešení pro sledování a dohledávání na klíč
Společnost Turck Vilant Systems (TVS) je specialistou na řešení pro identifikaci a lokalizaci na klíč v rámci skupiny TURCK – poskytuje služby pro logistické a intralogistické aplikace po celém světě a ve všech odvětvích. Od počátečního poradenství a analýzy procesů až po uvedení do provozu a produktivní provoz podporuje tým každý projekt od začátku do konce. Díky hlubokým znalostem procesů a osvědčenému vlastnímu softwaru pro předzpracování dat dodává TVS řešení pro sledování a dohledávání na míru s krátkými dobami implementace, vysokou provozní spolehlivostí a minimálními náklady na vývoj.
