RFID-Systeme liefern präzise Objektdaten in Echtzeit und schaffen so Transparenz für sichere Entscheidungen und effiziente Prozesse in Produktion und Logistik.
RFID (Radio Frequency Identification) ist eine kontaktlose Identifikationstechnologie, die auf elektromagnetischen Feldern basiert. RFID‑Transponder (Datenträger) sind in der Regel passiv und werden drahtlos aus dem Feld des Lesegeräts mit Energie versorgt. Die erfassten Daten werden per Funk übertragen, ganz ohne Sichtkontakt. Das ermöglicht eine robuste, wartungsarme und echtzeitfähige Objekterfassung.
Ein RFID‑System besteht aus einem Transponder (auch als Datenträger oder Tag bezeichnet) und einem Lesegerät oder Reader mit Antenne. Abhängig vom eingesetzten Frequenzbereich erfolgt die Energie‑ und Datenübertragung entweder über induktive Kopplung im LF‑ und HF‑Bereich oder über elektromagnetische Wellen im UHF‑Bereich. Der Transponder wird dabei ausschließlich im elektromagnetischen Feld des Lesegeräts aktiviert und übermittelt seine gespeicherten Informationen kontaktlos an den Reader. Diese Technologie ermöglicht eine berührungslose Identifikation ohne Sichtverbindung, ist in der Regel ohne Batterie im Transponder realisiert und erlaubt im UHF-Band auch das gleichzeitige Lesen mehrerer Transponder. RFID‑Systeme zeichnen sich zudem durch ihre hohe Robustheit gegenüber Schmutz, Staub und Licht aus, unterstützen sowohl Lese‑ als auch Schreibvorgänge und eignen sich besonders für Echtzeit‑ und Automatisierungsanwendungen. Damit schafft RFID die technische Grundlage für eine zuverlässige, automatisierte und datengetriebene Identifikation von Objekten – insbesondere in Anwendungen, in denen klassische Kennzeichnungstechnologien an ihre Grenzen stoßen.
HF‑ und UHF‑RFID unterscheiden sich grundlegend durch ihren Frequenzbereich und die damit verbundene physikalische Art der Energie‑ und Datenübertragung. HF‑RFID (High Frequency, 13,56 MHz) arbeitet mit induktiver Kopplung im Nahfeld. Das Lesegerät erzeugt ein magnetisches Wechselfeld, aus dem der Transponder seine Energie gewinnt. Die Kommunikation erfolgt stabil und definiert über kurze Distanzen, typischerweise im Zentimeter‑ bis Dezimeterbereich. HF‑Systeme gelten als besonders robust gegenüber Umwelteinflüssen wie Metall oder Flüssigkeiten und bieten eine hohe Prozesssicherheit bei klar definierten Lesepunkten. Aufgrund der begrenzten Reichweite und geringeren Datendurchsätze eignet sich HF‑RFID vor allem für Anwendungen innerhalb von Produktionsanlagen und Maschinen, an einzelnen Übergabepunkten oder überall dort, wo gezielte Einzelidentifikation gefragt ist.
UHF‑RFID (Ultra High Frequency, ca. 860 - 960 MHz) nutzt hingegen elektromagnetische Funkwellen im Fernfeld. Der Transponder wird durch das vom Lesegerät ausgesendete Funksignal mit Energie versorgt. Dadurch lassen sich deutlich größere Reichweiten von mehreren Metern realisieren, ebenso wie das gleichzeitige Erfassen vieler Transponder gleichzeitig, was als Pulklesung bezeichnet wird. UHF‑RFID ermöglicht hohe Lesegeschwindigkeiten und ist prädestiniert für Anwendungen mit hohem Durchsatz, etwa in Logistik, Lagerhaltung oder bei der übergreifenden Verfolgung von Objekten über mehrere Prozessschritte hinweg. Gleichzeitig ist UHF jedoch sensibler gegenüber Umgebungsbedingungen: Materialien wie Metall oder Flüssigkeiten können das Funkfeld dämpfen, reflektieren oder verstimmen, weshalb die Auswahl geeigneter Datenträger und eine sorgfältige Systemauslegung entscheidend sind.
Zusammengefasst liegt der Vorteil von HF‑RFID in der Stabilität und Kontrollierbarkeit bei kurzen Distanzen, während UHF‑RFID durch Reichweite, Geschwindigkeit und Multitag‑Fähigkeit überzeugt. Die Wahl des Frequenzbands ist daher weniger eine Frage der Technologie als vielmehr der Anwendung: HF eignet sich für präzise, lokal begrenzte Identifikationsaufgaben, UHF für transparente, datenintensive Prozesse über größere Entfernungen hinweg.
RFID‑Systeme unterscheiden sich in Produktion und Logistik vor allem durch ihre Rolle im Prozess.

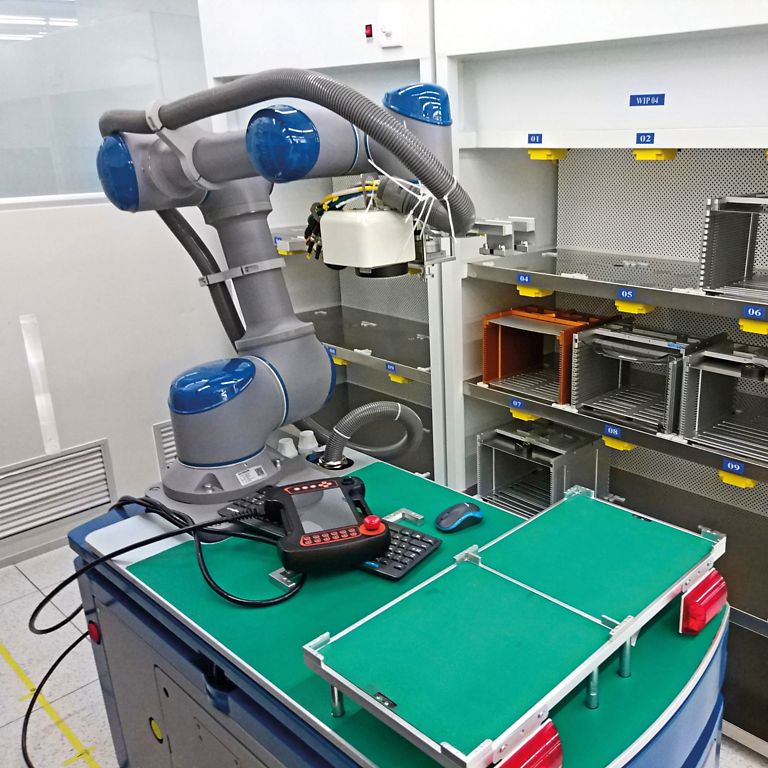

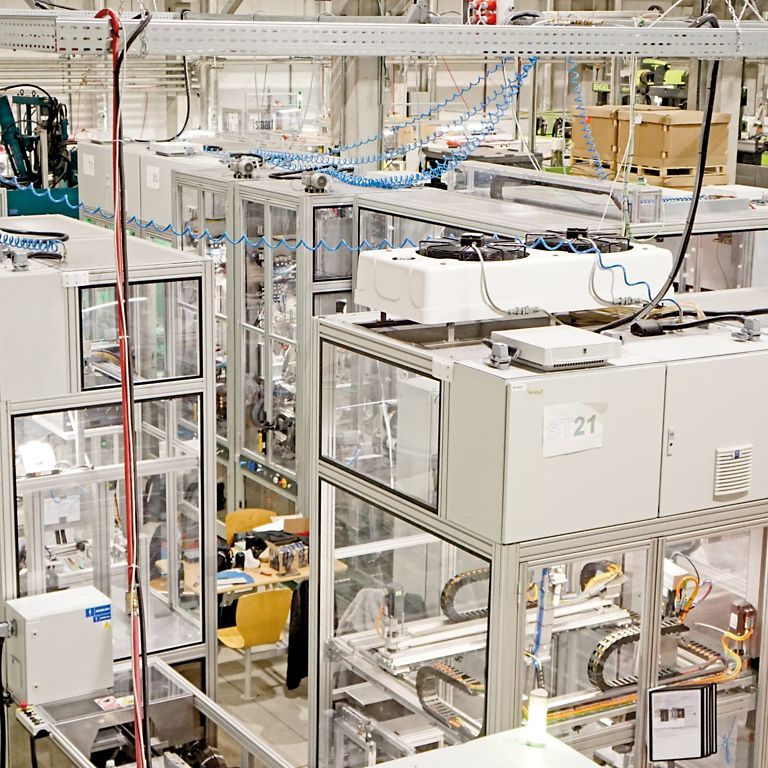

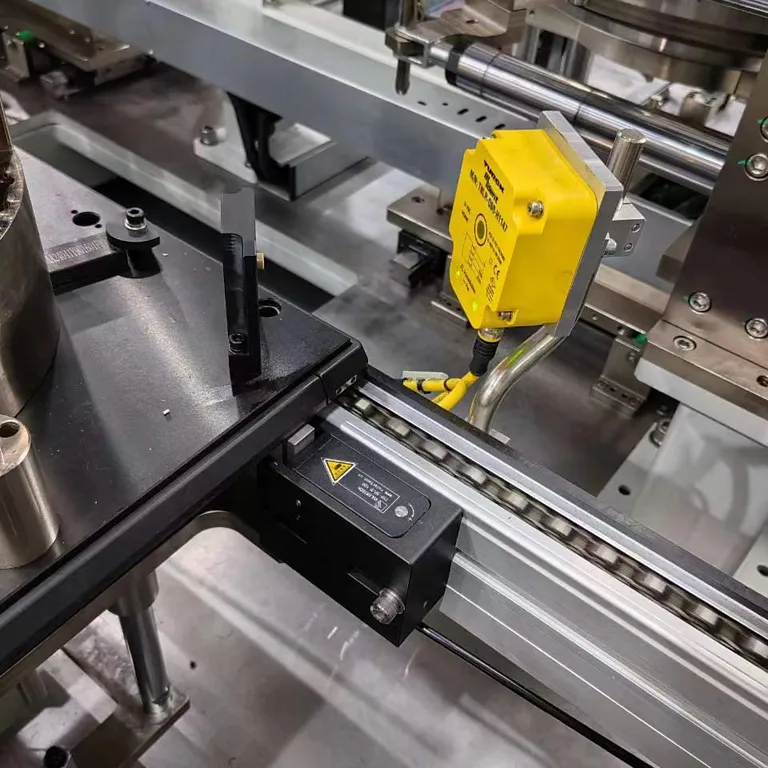

In Produktionssystemen ist RFID in der Regel prozessnah, deterministisch und lokal begrenzt ausgelegt. Ziel ist die sichere Identifikation und Zuordnung von Produkten, Bauteilen oder Werkstückträgern innerhalb klar definierter Produktionsschritte. Die Erfassung erfolgt an festen Lesepunkten in Maschinen oder Anlagen, häufig auf HF‑Basis, da kurze Reichweiten, hohe Robustheit und Wiederholgenauigkeit gefragt sind. Die gewonnenen Daten werden direkt in der Steuerung verarbeitet und dienen als Grundlage für Funktionen wie Variantensteuerung, Rezepturwahl oder die Absicherung einzelner Prozessschritte. RFID unterstützt hier eine flexible, fehlerfreie Produktion und trägt dazu bei, manuelle Eingriffe, Ausschuss und Produktionsfehler zu reduzieren.

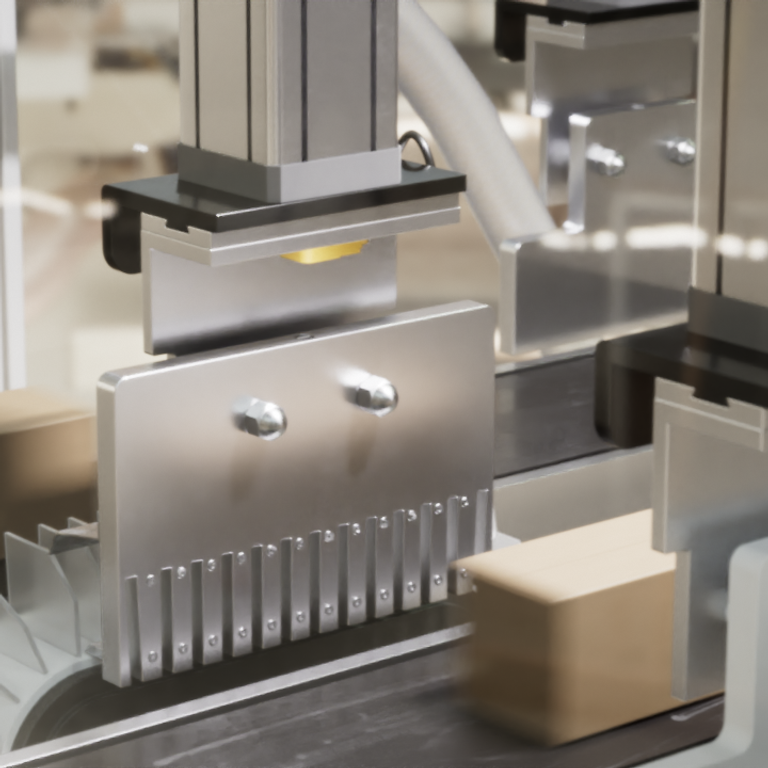

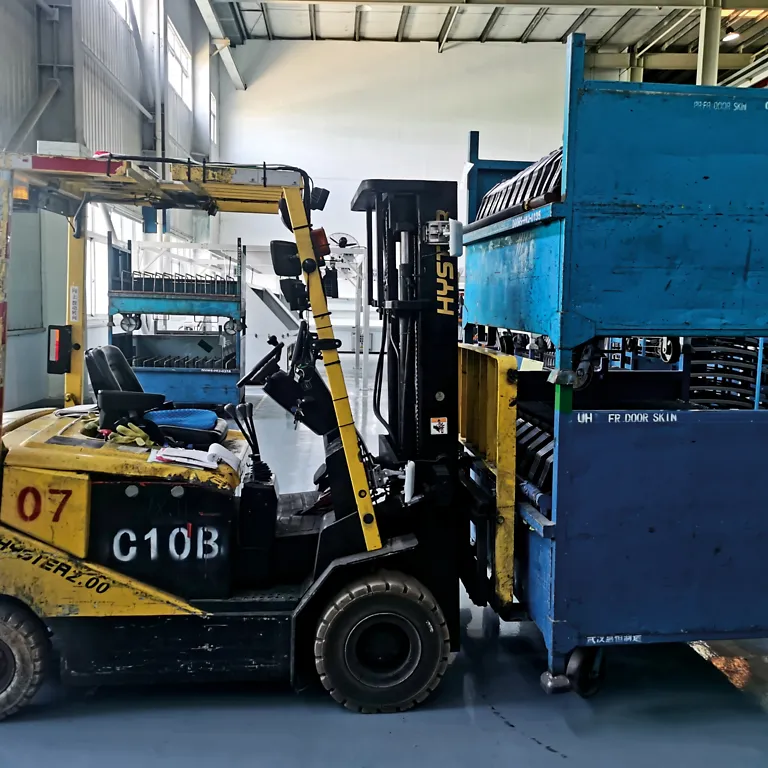

In Logistiksystemen liegt der Schwerpunkt auf Transparenz und Durchgängigkeit. RFID wird eingesetzt, um Transporteinheiten wie Paletten, Behälter oder Sendungen automatisiert zu erfassen und Warenbewegungen entlang der Lieferkette sichtbar zu machen. Zum Einsatz kommen häufig UHF-Systeme mit größeren Lesebereichen, etwa Gate‑, Tunnel‑ oder Portallösungen, die auch das gleichzeitige Lesen vieler Transponder ermöglichen. RFID dient hier primär der Datenverifikation und Bestandsführung und ist eng mit übergeordneten Systemen wie WMS-, ERP- oder Track‑&‑Trace‑Lösungen verknüpft. Ziel ist es, Versand‑ und Kommissionierfehler zu vermeiden, Bestände präzise abzubilden und manuelle Scan‑Vorgänge zu reduzieren.
TURCK‑RFID‑Systeme erfassen Ident‑ und Nutzdaten über HF‑Schreib‑Lese-Köpfe oder UHF-Reader und stellen diese über RFID‑Interfaces für übergeordnete Systeme bereit. Die Aufbereitung der Daten erfolgt im Interface, das als Übergang zwischen Feldebene und Steuerungs‑ bzw. IT‑Ebene fungiert.
Anbindung an Steuerungen
Die Integration in eine SPS erfolgt typischerweise über Ethernet‑basierte Feldbusse wie Profinet, EtherNet/IP oder Modbus TCP. RFID‑Daten stehen der Steuerung als Prozessdaten oder über definierte Befehlsmechanismen zur Verfügung und können direkt in den Steuerungsablauf eingebunden werden.
OPC UA für MES und ERP

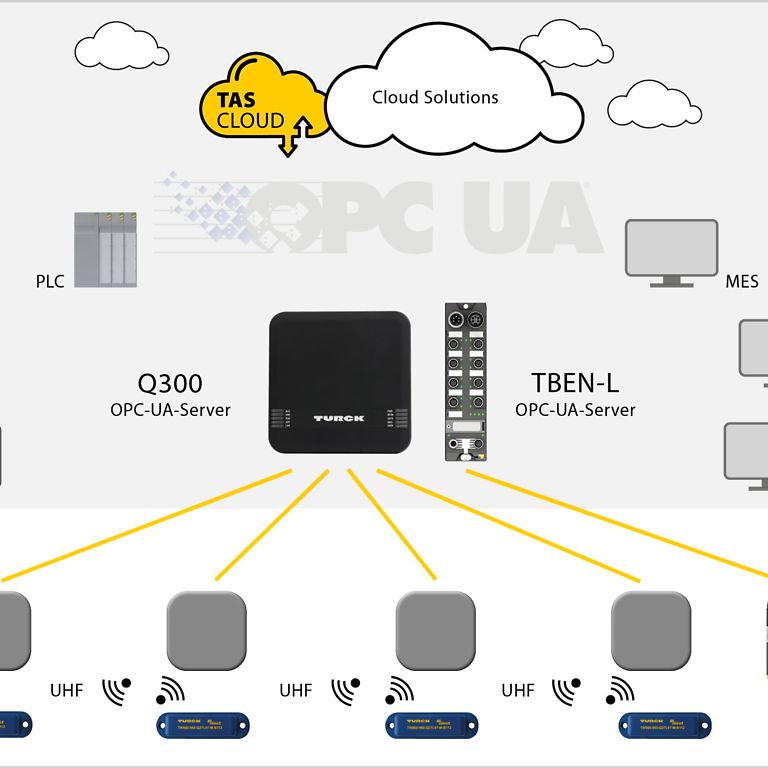

Für die Kommunikation mit MES‑, SCADA‑ oder ERP‑Systemen stellen entsprechende TURCK‑RFID‑Interfaces einen integrierten OPC‑UA‑Server bereit. Die RFID‑Daten werden in einem standardisierten Informationsmodell abgebildet und können von OPC‑UA‑Clients gelesen oder über Methoden gezielt abgefragt werden. Damit ist eine system‑ und herstellerunabhängige Integration auf IT‑Ebene möglich.
MQTT für IIoT‑Anwendungen
Für ereignisbasierte und cloudnahe Anwendungen kann MQTT eingesetzt werden. RFID‑Ereignisse oder Zustandsinformationen werden dabei als Nachrichten an einen MQTT‑Broker übertragen und stehen dort beliebigen Abonnenten zur Weiterverarbeitung zur Verfügung, beispielsweise für Monitoring‑, Analyse‑ oder Tracking‑Anwendungen.
Barcode‑ und RFID‑basierte Identifikationslösungen unterscheiden sich grundlegend in Prozesssicherheit, Leistungsfähigkeit und Automatisierungsgrad. Ob Barcode oder RFID die bessere Wahl ist, hängt daher stets von den Anforderungen der jeweiligen Anwendung ab.
Barcode‑Systeme gelten als kostengünstiger Einstieg und lassen sich einfach in bestehende IT‑ und Logistikprozesse integrieren. Sie erfordern nur wenig Infrastruktur und sind in vielen Anwendungen ausreichend. Allerdings ist für das Lesen stets Sichtkontakt zwischen Code und Scanner notwendig. Verschmutzte, beschädigte oder falsch ausgerichtete Etiketten können die Erfassung erschweren, und das gleichzeitige Lesen mehrerer Objekte ist nicht möglich. Der Automatisierungsgrad bleibt dadurch begrenzt.
RFID‑Lösungen setzen dort an, wo höhere Prozesssicherheit und Automatisierung gefragt sind. Die Identifikation erfolgt berührungslos und ohne Sichtkontakt, auch das gleichzeitige Erfassen vieler Transponder ist möglich. Dadurch lassen sich Arbeitsabläufe weitgehend automatisieren und manuelle Schritte reduzieren. RFID liefert nahezu in Echtzeit verlässliche Bestands‑ und Prozessdaten und erhöht so die Transparenz und Sicherheit in Produktion und Logistik. Dem stehen höhere Investitionskosten gegenüber, zudem ist der Einsatz in bestimmten Umgebungen – etwa bei viel Metall oder Flüssigkeiten – technisch anspruchsvoller.
Die Auswahl eines geeigneten HF‑Datenträgers hängt im Wesentlichen von den folgenden sechs Faktoren ab:
1. Umgebungsbedingungen
HF‑Tags müssen zu ihrer Umgebung passen: Für Metall sind ausschließlich M‑Varianten geeignet, andere benötigen Distanzstücke. Temperaturbereiche reichen von –25…+85 °C bis hin zu Hochtemperaturtags, die kurzfristig bis zu 240 °C erlauben. Schutzarten variieren von IP40 (Etiketten) bis IP69K (Industrie‑Rundtags).
2. Speichergröße & Speichertyp
EEPROM‑Tags (128 - 320 Byte) eignen sich für geringe Datenmengen und seltenes Schreiben, wohingegen FRAM‑Tags (2 - 8 kB) extrem viele Zyklen und schnelle Schreib-Lese-Operationen ermöglichen und damit ideal für häufige Updates oder schnelle Prozesse sind.
3. Bauform & Montage
Typische Optionen sind robuste Schraubtags, universelle Rundtags, kompakte Miniaturtags sowie Etiketten oder Inlays für weniger anspruchsvolle Umgebungen. Die geeignete Bauform richtet sich nach verfügbaren Einbauräumen, mechanischer Belastung und gewünschter Austauschbarkeit.
4. Reichweite & Kombination
Die Reichweite hängt direkt von Tag‑Größe, Bauform und dem genutzten Schreib-Lese-Kopf ab. Größere Tags bieten größere Übertragungszonen; Metall und ungünstige Einbaulagen reduzieren die Reichweite.
5. Dynamik der Applikation
In bewegten Applikationen („on the fly“) sind kurze Schreib-Lese-Zeiten und genügend Verweilzeit entscheidend. FRAM‑Tags bieten hier Vorteile durch schnellere Zugriffszeiten und hohe Zyklenfestigkeit.
6. Kompatibilität & Normen
HF‑Datenträger müssen ISO 15693 entsprechen und mit dem eingesetzten Schreib-Lese-Kopf harmonieren. Für explosionsgefährdete Bereiche sind ATEX‑zertifizierte Varianten notwendig.
Die Auswahl eines geeigneten UHF‑Datenträgers hängt im Wesentlichen von den folgenden sechs Faktoren ab:
1. Umgebungsbedingungen
UHF reagiert sensibel auf die Umgebung: Metall und Flüssigkeiten beeinflussen das Feld deutlich stärker als bei HF. Deshalb müssen UHF‑Tags für Metallumgebungen speziell ausgelegt sein (On‑Metal‑Tags). Schutzarten reichen von IP40 (Etiketten) bis IP67/69K für industrielle Anwendungen; Hochtemperaturvarianten sind ebenfalls verfügbar. Länderspezifische Frequenzbereiche (z. B. EU 865 - 868 MHz, USA 902 - 928 MHz) müssen berücksichtigt werden.
2. Speichergröße & Speichertyp
UHF‑Tags bieten typischerweise kleinere Anwenderspeicherbereiche (z. B. 28 - 110 Byte) als HF‑Tags, nutzen jedoch strukturierte Speicherbänke nach EPC Gen2 (Reserved, EPC/UII, TID, User Memory). Der Speicher reicht für EPC‑basierte Identifikation und moderate Zusatzinformationen; für große Datenmengen sind UHF‑Tags weniger geeignet.
3. Bauform & Montage
UHF‑Tags sind als On‑Metal‑Tags, Industriebauformen, selbstklebende Labels, Inlays oder robuste Schraub-/Bolzentags verfügbar. Die Bauform beeinflusst die Reichweite massiv: größere Antennenflächen bedeuten stabilere Performance und Distanz. Die Montageausrichtung (Polarisation horizontal/vertikal) ist entscheidend für die Lesbarkeit.
4. Reichweite & Kombination
UHF ermöglicht Reichweiten von mehreren Metern, abhängig vom Tag‑Design, der Reader‑Antenne, Sendeleistung und Umgebungsbedingungen. Schreibreichweiten liegen deutlich unter den Lesereichweiten. UHF‑Felder sind inhomogen – Reflexionen, Fading und Interferenzen müssen berücksichtigt werden. Die tatsächliche Reichweite bewegt sich typischerweise bei 40 - 80 % der Laborwerte.
5. Dynamik der Applikation
UHF eignet sich hervorragend für schnelle und dynamische Prozesse: Pulkerfassung von bis zu 200 Tags pro Sekunde ist möglich. Bei Bewegung („on the fly“) müssen ausreichende Zeitfenster für Wiederholversuche (Retries) vorgesehen werden. Mindestabstände zwischen Tags (typisch ≥ 50 mm) verbessern die Lesbarkeit. Auch mehrere Reader können sich gegenseitig beeinflussen, daher sind Frequenzmanagement und Synchronisation wichtig.
6. Kompatibilität & Normen
UHF‑Tags müssen ISO 18000‑6C / EPC Class 1 Gen 2 entsprechen. Regionale Funkzulassungen wie CE, FCC, IC, KCC etc. sind abhängig von Frequenz und Sendeleistung. Für explosionsgefährdete Bereiche existieren ATEX‑fähige Varianten. Kompatibilität mit TURCK‑Readern (Q‑Serien, große Flächenantennen) und TBEN-BL‑Ident‑Interfaces ist sicherzustellen.
Mit dem HF-Busmodus von TURCK lassen sich pro Kanal bis zu 32 HF‑Schreib‑Lese-Köpfe effizient vernetzen – ideal für umfangreiche RFID‑Anwendungen mit minimalem Verkabelungsaufwand.
Schreib‑Lese‑Köpfe von TURCK erzielen vor allem im HF‑Bereich überdurchschnittliche Reichweiten und übertreffen damit viele vergleichbare Lösungen am Markt.
TURCK bietet nicht nur ein breites RFID-Portfolio für Produktion und Logistik, sondern über Turck Vilant Systems auch schlüsselfertige Komplettlösungen inklusive Softwareintegration.
Turck Vilant Systems (TVS) ist innerhalb der TURCK-Gruppe der Spezialist für schlüsselfertige Identifikations- und Lokalisierungslösungen – weltweit und für Logistik und Intralogistikapplikationen in allen Branchen. Immer wenn ein Gegenstand in einem Prozess identifiziert werden muss, findet TVS die passende Lösung. Von der ersten Beratung und Prozessanalyse bis zum Live- und Produktivbetrieb steht TVS im Projekt zur Seite. Die Stärke von TVS liegt dabei im tiefgreifenden Prozess-Know-how und der eigenen Software zur Datenvorverarbeitung.
